A fonte de alimentação (PSU) é, muitas vezes, um herói anônimo dentro do seu computador. No entanto, localizada ali, quietinha, ela é responsável por fornecer energia limpa e estável para TODOS os seus componentes preciosos. Portanto, se você está montando um PC do zero, fazendo um upgrade para uma placa de vídeo mais potente, ou se sua fonte atual está dando sinais de cansaço em pleno 20 de maio de 2025, então saber como instalar uma fonte de alimentação nova é uma habilidade valiosa.
Embora possa parecer intimidador lidar com a “energia” do PC, não se preocupe! Afinal, este guia passo a passo da Oficina dos Bits foi feito para te mostrar como trocar ou instalar uma PSU de forma segura e eficiente. Assim sendo, vamos desde a escolha (brevemente) até a conexão de todos os cabos e o primeiro boot. Dessa forma, com este tutorial, seu PC terá a energia que precisa para rodar com força total!
Por Que e Quando Trocar (ou Instalar) uma Nova Fonte de Alimentação (PSU)?
Uma PSU de qualidade é a base para um PC estável e duradouro. Você pode precisar instalar uma fonte de alimentação no PC por diversos motivos, aqui estão as situações em que saber como instalar uma fonte de alimentação se torna essencial:
Montando um PC Novo
Obviamente, toda nova build precisa de uma PSU para funcionar.
Upgrade de Componentes
Por exemplo, se você adicionou uma placa de vídeo mais potente, como uma GeForce RTX 5070 (37169), ela provavelmente exigirá mais energia. Consequentemente, sua fonte antiga pode não dar conta do recado.
Sinais de Falha da Fonte Atual
Além disso, fique atento a estes indicativos de que sua fonte pode estar com problemas:
- Desligamentos repentinos e aleatórios do PC.
- Instabilidade do sistema, travamentos ou telas azuis frequentes.
- O PC não liga de jeito nenhum, ou tenta ligar e desliga em seguida.
- Cheiro de queimado ou ruídos estranhos vindos da fonte (NESSE CASO, DESLIGUE IMEDIATAMENTE DA TOMADA!).
Fonte Antiga ou de Baixa Qualidade
Por fim, com o tempo, as fontes perdem eficiência. Portanto, se a sua é muito antiga ou de uma marca duvidosa, trocá-la preventivamente pode salvar seus outros componentes de possíveis danos.
Escolhendo a Fonte Certa para seu PC (Breve Recapitulação)
Antes de instalar uma fonte de alimentação no PC, certifique-se de que escolheu o modelo certo. Já temos um guia completo sobre Como Escolher a Fonte de Alimentação Ideal para seu PC aqui no blog da Oficina dos Bits, mas os pontos chave são:
- Wattagem (Potência): Some o consumo dos seus componentes (CPU + GPU são os maiores vilões) e adicione uma folga de 20-30%. Use calculadoras de PSU online. Para um PC gamer moderno, fontes de 650W a 850W (como a Corsair RM850e 80 Plus Gold – Código 35745) são um bom ponto de partida. Para setups high-end, pode precisar de 1000W ou mais (como a Cooler Master GX III Gold 1050W).
- Certificação 80 Plus: Indica a eficiência energética (Bronze, Silver, Gold, Platinum, Titanium). Uma certificação mais alta (Gold ou superior) significa menos desperdício de energia e componentes internos de melhor qualidade. Vale o investimento!
- Modularidade:
- Não Modular: Todos os cabos vêm fixos na fonte. Mais barata, mas pode dificultar o cable management.
- Semi-Modular: Alguns cabos essenciais (24 pinos, CPU) são fixos; os outros são destacáveis. Bom equilíbrio.
- Full Modular: Todos os cabos são destacáveis. Máxima flexibilidade para cable management, conectando apenas o necessário. Fontes como a Asus TUF Gaming 750W Gold e a Gigabyte UD850GM PG5 850W Gold costumam oferecer opções modulares.
- Marcas de Confiança: Invista em marcas renomadas pela qualidade e garantia, como as que você encontra na Oficina dos Bits.

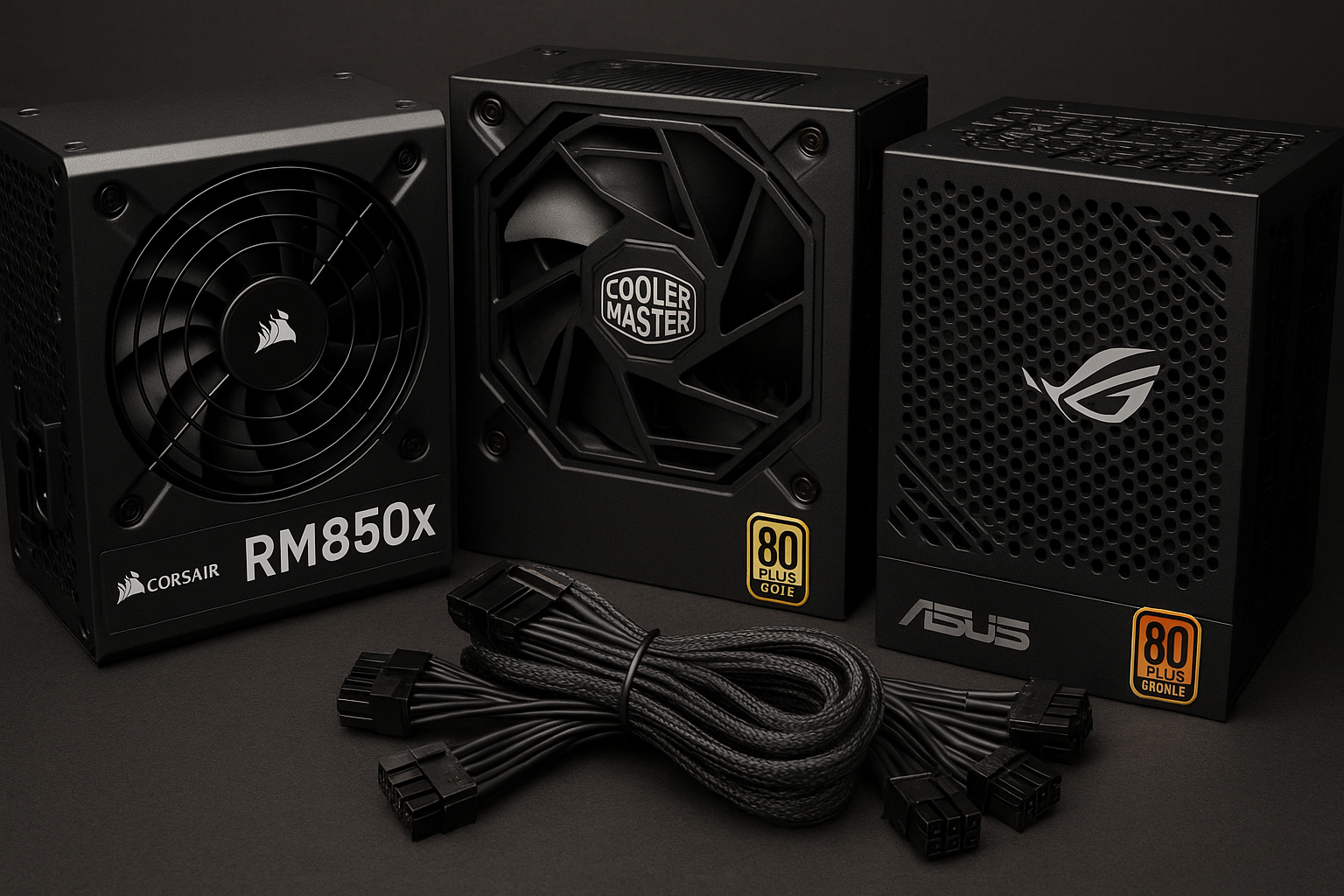

Veja alguns dos diferentes tipos de fonte disponíveis no mercado!
Preparativos Essenciais Antes de Mexer na Fonte do PC
Segurança e organização são cruciais ao instalar uma fonte de alimentação.
1. Segurança em Primeiro Lugar!
- DESLIGUE O COMPUTADOR COMPLETAMENTE DA TOMADA! Não basta desligar pelo Windows. Remova o cabo de energia da parte de trás da fonte.
- Pressione o botão de ligar do gabinete algumas vezes com o PC desligado da tomada para dissipar qualquer energia residual armazenada nos capacitores.
- Use uma pulseira anti-estática conectada a uma parte metálica não pintada do gabinete ou a outro objeto metálico aterrado. A eletricidade estática pode danificar seus componentes.
2. Ferramentas Necessárias
- Chave Phillips (geralmente uma PH2, ponta magnética ajuda).
- Abraçadeiras de nylon ou velcro (como as Abraçadeiras de Nylon da Oficina dos Bits) para organizar os cabos.
- Alicate de corte pequeno ou tesoura (para cortar abraçadeiras antigas, se necessário).
3. Ambiente de Trabalho
Escolha uma área bem iluminada, limpa e com espaço suficiente para manobrar o gabinete e os componentes.
4. (Opcional, mas MUITO Recomendado para Iniciantes) Tire Fotos!
Antes de desconectar qualquer cabo da sua fonte antiga, tire fotos detalhadas de como tudo está conectado, especialmente os cabos na placa-mãe, GPU e drives. Isso servirá como um guia visual valioso ao conectar a nova fonte.
Removendo a Fonte de Alimentação Antiga (Se Este For um Upgrade)
Se você está trocando uma fonte antiga, siga estes passos com atenção:
1. Desconectando Todos os Cabos Internos
Com o PC aberto e a segurança em dia, comece a desconectar os cabos da fonte antiga dos seguintes componentes:
- Placa-Mãe: O conector ATX de 24 pinos (o maior) e o conector de alimentação da CPU de 8 pinos (ou 4+4 pinos, geralmente perto do processador). Eles têm travas que precisam ser pressionadas.
- Placa de Vídeo (GPU): Se sua GPU usa alimentação extra, desconecte os cabos PCIe (6, 8 ou 6+2 pinos).
- SSDs e HDDs: Desconecte os cabos de energia SATA de todas as unidades de armazenamento.
- Outros Periféricos: Alguns fans, controladores RGB ou outros dispositivos podem ser alimentados diretamente pela fonte. Desconecte-os também. Gentileza e firmeza são chave aqui. Não puxe os fios, segure pelos conectores.
2. Desparafusando e Retirando a Fonte do Gabinete
Primeiramente, na parte traseira externa do seu gabinete, localize os quatro parafusos que prendem a fonte ao chassi. Em seguida, remova-os. Depois, com uma mão segurando a fonte por dentro para ela não cair, retire-a cuidadosamente do gabinete, puxando-a para fora ou para dentro, dependendo do design do seu case.
Como Instalar sua Nova Fonte de Alimentação (PSU): Passo a Passo Detalhado
Com a fonte antiga fora (ou se for uma montagem do zero), é hora de instalar sua nova fonte de alimentação PC. Vamos usar como exemplo sua nova Corsair RM850e.
1. Posicionando e Fixando a Nova Fonte no Gabinete
- Pegue sua nova PSU. Se ela for modular ou semi-modular, este é um bom momento para conectar os cabos que você sabe que vai precisar (24 pinos, CPU, PCIe para GPU, SATA power) na própria fonte, antes de colocá-la no gabinete. Consulte o manual da fonte para saber quais cabos usar e onde conectá-los na PSU.
- Posicione a fonte no compartimento do gabinete. Orientação da Ventoinha:
- Se o seu gabinete tem uma abertura com filtro de poeira na parte inferior (assoalho), a ventoinha da fonte geralmente deve ficar virada para baixo, puxando ar fresco de fora.
- Se não houver essa abertura, ou se a fonte for montada na parte superior do gabinete, a ventoinha geralmente fica virada para cima (ou para dentro do gabinete).
- Alinhe os furos de parafuso da fonte com os do gabinete e fixe-a com os quatro parafusos pela parte traseira externa.
2. Planejando a Passagem dos Cabos (Cable Management Inicial)
Antes de sair conectando tudo, pense por onde os cabos vão passar. A maioria dos gabinetes modernos, como um Cooler Master TD500 Mesh V2, tem aberturas e espaço atrás da bandeja da placa-mãe para esconder os cabos. Use essas passagens para um visual mais limpo e melhor fluxo de ar.
3. Conectando os Cabos Essenciais à Placa-Mãe
- Cabo ATX de 24 Pinos: O maior cabo. Conecte-o firmemente no soquete correspondente da placa-mãe até ouvir um clique da trava.
- Cabo EPS/CPU de 8 Pinos (ou 4+4 Pinos): Conecte-o no soquete de alimentação da CPU, geralmente localizado perto do processador, na parte superior da placa-mãe. Ele também possui uma trava.
4. Conectando os Cabos de Alimentação da Placa de Vídeo (PCIe)
Além disso, se sua placa de vídeo (ex: uma GeForce RTX 5070) requer alimentação extra, conecte os cabos PCIe apropriados (6 pinos, 8 pinos, 6+2 pinos, ou o novo 12VHPWR/12V-2×6, se sua GPU e PSU usarem este padrão). Adicionalmente, certifique-se de que estejam totalmente encaixados. Por fim, algumas GPUs potentes podem precisar de dois ou até três desses conectores.
5. Conectando os Cabos de Alimentação dos Dispositivos de Armazenamento (SATA Power)
Conecte os cabos de energia SATA da sua fonte aos seus SSDs SATA (como um WD Green 1TB) e HDDs.
Organizando os Cabos (Cable Management): O Toque Final de Mestre
Com tudo conectado, é hora de organizar a fiação para um visual limpo e, mais importante, para não obstruir o fluxo de ar.
- Primeiramente, use abraçadeiras de nylon ou de velcro para agrupar os cabos de forma organizada.
- Em seguida, passe o máximo de cabos possível por trás da bandeja da placa-mãe ou utilize as canaletas e pontos de amarração que o seu gabinete oferece.
- Por fim, evite que os cabos fiquem pressionados ou dobrados de forma excessiva, pois isso pode danificá-los ou comprometer o fluxo de ar.
Verificações Finais e Primeiro Boot Após Instalar a Fonte
Antes de fechar o gabinete e comemorar:
1. Dupla Checagem de TODAS as Conexões!
Nesse caso, verifique se cada cabo está firme e totalmente encaixado no seu respectivo conector. Afinal, um cabo mal conectado é a causa mais comum de problemas no primeiro boot.
2. Fechando o Gabinete
Recoloque o painel lateral principal do gabinete.
3. Conectando o Cabo de Energia Externo e Ligando o PC
Em seguida, conecte o cabo de força na traseira da nova PSU e na tomada. Adicionalmente, certifique-se de que o interruptor liga/desliga na traseira da fonte (se houver) esteja na posição “I” (ligado). Finalmente, segure a respiração e aperte o botão de ligar do seu PC!
4. O que Observar no Primeiro Boot
O PC ligou? E mais, as ventoinhas (CPU, GPU, gabinete) estão girando? Você ouviu algum bipe estranho da placa-mãe? Além disso, apareceu imagem no monitor? Por fim, há algum cheiro de queimado ou ruído anormal vindo da fonte? Se tudo parece normal, ótimo!
Problemas Comuns ao Trocar ou Instalar uma Fonte de Alimentação e Soluções
- PC Não Liga de Jeito Nenhum (Sem Sinais de Vida):
- Verifique o óbvio: O interruptor da fonte está na posição “I”? O cabo de força está bem conectado na fonte e na tomada? A tomada tem energia?
- Conexões Internas: Os cabos ATX de 24 pinos e EPS/CPU de 8 pinos estão TOTALMENTE encaixados na placa-mãe? Uma conexão frouxa aqui é fatal.
- Fonte Defeituosa: Embora raro em fontes novas de qualidade, pode acontecer.
- PC Liga, Ventoinhas Giram, Mas Não Dá Vídeo ou Desliga em Segundos:
- Cabos da GPU: Se sua GPU precisa de alimentação PCIe, esses cabos estão BEM conectados?
- Fonte Subdimensionada: Se você instalou uma GPU muito potente e a fonte nova ainda não tem a wattagem recomendada, ela pode não estar dando conta.
- Mau Contato Geral: Verifique todas as conexões novamente.
- Cheiro de Queimado ou Fumaça:
- DESLIGUE IMEDIATAMENTE O PC DA TOMADA! Isso é sério. Pode ser um curto-circuito causado por uma conexão errada, um componente defeituoso ou a própria fonte com problema grave. Não tente ligar novamente antes de uma inspeção minuciosa ou levar a um técnico.
Se você adquiriu sua fonte na Oficina dos Bits e está enfrentando problemas que não consegue resolver, nosso suporte técnico está aqui para ajudar!
Conclusão: Energia Renovada para um PC Saudável e Poderoso!
Parabéns! Agora você aprendeu como instalar uma fonte de alimentação no seu PC. Assim, com uma PSU nova e de qualidade, você garante energia limpa e estável para todos os seus componentes. Consequentemente, isso se traduz em maior estabilidade, confiabilidade e longevidade para sua máquina, além de abrir caminho para futuros upgrades.
