A Energia Vital do Seu PC Gamer e Como Dominá-la!

Se o processador é o cérebro e a placa de vídeo são os olhos do seu PC gamer, a fonte de alimentação (PSU) é, sem dúvida, o coração que bombeia a energia vital para todos os outros componentes. Muitas vezes subestimada, uma PSU de qualidade e corretamente instalada é fundamental não apenas para o funcionamento do seu computador, mas também para a segurança, estabilidade e longevidade de todo o seu investimento em hardware. Uma fonte inadequada ou mal instalada pode ser a receita para dores de cabeça, instabilidade e, no pior dos casos, danos irreversíveis aos seus preciosos componentes.

Seja porque você está montando um PC do zero, fazendo um upgrade para uma placa de vídeo mais potente que exige mais energia, ou porque sua fonte antiga começou a apresentar sinais de cansaço, saber como instalar uma nova PSU é uma habilidade valiosa no universo DIY (Faça Você Mesmo). E adivinhe? Não é nenhum bicho de sete cabeças! Com um pouco de paciência, as ferramentas certas e este guia passo a passo, você estará pronto para garantir que seu setup tenha a energia robusta e estável que ele merece.

Neste artigo, vamos desmistificar todo o processo de escolha e instalação de uma fonte de alimentação. Desde entender as especificações importantes como potência e eficiência, passando pela seleção do modelo ideal para suas necessidades – seja uma Fonte 500W Redragon RGPS-500W para um setup mais modesto ou uma poderosa Fonte 1000W Corsair RM1000X Modular para máquinas de alta performance – até a instalação física e a organização dos cabos. Prepare-se para energizar seu PC com segurança e potência!

Capítulo 1: Entendendo a Fonte de Alimentação (PSU): Mais que Apenas Força

Antes de mergulhar de cabeça na instalação, é crucial entender o que exatamente faz uma fonte de alimentação e por que ela é tão vital. Não se trata apenas de “ligar o PC na tomada”, mas sim de fornecer a energia correta e estável para cada componente delicado dentro do seu gabinete.

O que é uma PSU e Qual seu Papel Crucial?

A Fonte de Alimentação, ou PSU (Power Supply Unit), é o componente responsável por converter a corrente alternada (AC) da tomada da sua casa (que geralmente é 110V ou 220V) em corrente contínua (DC) nas diversas voltagens que os componentes internos do seu PC utilizam (como +12V, +5V e +3.3V). Pense nela como uma refinaria de energia, pegando a “energia bruta” da rede elétrica e transformando-a em “combustível” de alta qualidade para sua placa-mãe, processador, placa de vídeo, memórias, SSDs e HDs.

O papel dela vai além da simples conversão. Uma boa PSU também garante:

• Estabilidade: Fornece tensões consistentes, sem grandes flutuações, o que é crucial para o bom funcionamento e para evitar travamentos ou reinicializações inesperadas.
• Proteção: Muitas fontes de qualidade vêm com circuitos de proteção contra sobretensão (OVP), subtensão (UVP), sobrecorrente (OCP), sobrecarga de potência (OPP), curto-circuito (SCP) e superaquecimento (OTP). Essas proteções podem salvar seus componentes em caso de problemas na rede elétrica ou falhas internas.
• Eficiência: Converte a energia da tomada com o mínimo de desperdício, o que se reflete na sua conta de luz e na menor geração de calor.

Portanto, escolher uma PSU de boa qualidade não é um luxo, mas uma necessidade para a saúde do seu PC.

Potência (Watts): De Quanto Seu PC Realmente Precisa?

A potência de uma PSU é medida em Watts (W) e indica a quantidade máxima de energia que ela pode fornecer ao sistema. É tentador pegar a fonte mais potente que seu dinheiro pode comprar, mas nem sempre isso é necessário ou o mais eficiente. O ideal é escolher uma fonte que supra a demanda do seu sistema com uma certa folga.

Para estimar o consumo do seu PC, você pode:

• Usar calculadoras online: Sites como OuterVision PSU Calculator ou as ferramentas de cálculo de alguns fabricantes de fontes (como Cooler Master) permitem que você selecione seus componentes (CPU, GPU, RAM, etc.) e obtenha uma estimativa da potência recomendada.
• Somar o TDP dos componentes principais: Verifique o TDP (Thermal Design Power) da sua CPU e da sua placa de vídeo (os maiores consumidores) e some o consumo estimado dos outros componentes (placa-mãe, RAM, SSDs, HDs, fans – geralmente alguns watts cada).

É crucial ter uma “folga” (headroom) de uns 20-30% acima do consumo máximo estimado. Isso garante que a fonte não trabalhe no seu limite absoluto (o que diminui sua vida útil e eficiência) e oferece margem para futuros upgrades, como uma placa de vídeo mais potente. Para um PC gamer de entrada, uma Fonte 500W AeroCool KCAS 80 PLUS® Bronze pode ser suficiente. Para sistemas intermediários com GPUs como uma RTX 4060, uma Fonte 650W SilverStone Viva 650 Bronze ou uma Fonte 750W Dazz Rop Bronze seria mais indicada. Já para setups high-end com GPUs famintas por energia, fontes de 850W como a Fonte 850W Asus Tuf Gaming Gold ou até mesmo modelos de 1000W ou mais, como a Fonte 1000W Aerocool KCAS Plus Gold, podem ser necessárias.

Certificações 80 PLUS: O Selo de Eficiência Energética

Você já deve ter visto selos como “80 PLUS Bronze”, “80 PLUS Gold” nas especificações das fontes. Essa certificação indica a eficiência energética da PSU. Uma fonte com selo 80 PLUS garante que ela entrega pelo menos 80% da energia que puxa da tomada como energia útil para o PC, com o restante sendo perdido como calor. Quanto maior o nível da certificação, maior a eficiência:

• 80 PLUS (White/Standard): Mínimo de 80% de eficiência em cargas de 20%, 50% e 100%.
• 80 PLUS Bronze: Mínimo de 82%, 85% e 82% de eficiência. Uma ótima opção de entrada, como a Fonte 500W SilverStone ET500 Bronze.
• 80 PLUS Silver: Mínimo de 85%, 88% e 85% de eficiência.
• 80 PLUS Gold: Mínimo de 87%, 90% e 87% de eficiência. Excelente equilíbrio entre custo e eficiência, como a Fonte 850W Cooler Master GX850 Gold.
• 80 PLUS Platinum: Mínimo de 90%, 92% e 89% de eficiência. Para entusiastas que buscam máxima eficiência.
• 80 PLUS Titanium: Mínimo de 90%, 92%, 94% e 90% de eficiência (inclui carga de 10%). O topo da eficiência.

Fontes mais eficientes geram menos calor (o que pode ajudar na refrigeração geral do PC e aumentar a vida útil da própria fonte), consomem menos energia da tomada (resultando em uma pequena economia na conta de luz ao longo do tempo) e geralmente utilizam componentes internos de melhor qualidade.

Fontes Modulares, Semi-Modulares e Não-Modulares: Qual a Diferença?

Essa é uma característica que influencia diretamente a organização interna do seu PC e o gerenciamento de cabos:

• Fontes Não-Modulares: Todos os cabos de alimentação vêm permanentemente conectados à fonte. É a opção geralmente mais barata, mas pode resultar em muitos cabos não utilizados ocupando espaço dentro do gabinete, o que pode prejudicar o fluxo de ar.
• Fontes Semi-Modulares: Os cabos essenciais, como o ATX de 24 pinos para a placa-mãe e o cabo de 8 pinos para a CPU, são fixos. Os demais cabos (PCIe para placa de vídeo, SATA para armazenamento, Molex) são modulares, ou seja, você conecta apenas os que vai realmente usar. Oferece um bom equilíbrio entre custo e facilidade de gerenciamento de cabos. A Fonte 1000W Aerocool KCAS Plus Gold é um exemplo.
• Fontes Modulares: Todos os cabos são destacáveis, incluindo os da placa-mãe e CPU. Oferecem máxima flexibilidade no gerenciamento de cabos, permitindo um visual interno muito mais limpo e um fluxo de ar otimizado, pois você só conecta exatamente o que precisa. Modelos como a Fonte 850W Corsair RM850e Modular ou a estilosa Fonte 1050W Cooler Master GX1050 White Edition Modular são ideais para quem preza por organização e estética.

Se o orçamento permitir, fontes modulares ou semi-modulares são altamente recomendadas para facilitar a montagem e melhorar a aparência interna do seu PC.

Capítulo 2: Escolhendo a Fonte Certa para Seu Setup

Agora que você entende melhor os aspectos técnicos de uma PSU, vamos focar em como escolher o modelo perfeito para o seu computador. Não é só sobre potência; compatibilidade de conectores, tamanho e qualidade geral são igualmente importantes.

Calculando a Potência Necessária com Segurança

Como mencionamos, superdimensionar demais a fonte não traz grandes benefícios (além de um custo maior), mas subdimensionar é um erro grave que pode levar à instabilidade ou até danos. Use calculadoras online de PSU (como as da OuterVision, Cooler Master ou Seasonic) inserindo todos os seus componentes (CPU, GPU, RAM, SSDs, HDs, fans, etc.) e quaisquer planos de overclock.

Por exemplo, um PC com um processador Intel Core i5-12400F e uma placa de vídeo GeForce RTX 3060 12GB, mais 16GB de RAM e um SSD NVMe, teria um consumo estimado em torno de 350-400W em pico. Adicionando uma folga de 20-30%, uma fonte de 550W ou 650W de boa qualidade, como a Fonte 600W AeroCool KCAS Bronze, seria uma escolha segura e eficiente. Se você planeja usar uma GPU mais parruda, como uma GeForce RTX 5080, a demanda energética sobe consideravelmente, e uma fonte de 850W ou mais, como a Fonte 850W Gigabyte PG5 Gold, se torna essencial.

Conectores: Garantindo Compatibilidade com Seus Componentes

Verifique quais conectores sua placa-mãe, CPU e, principalmente, sua placa de vídeo exigem. Fontes modernas vêm com uma variedade de cabos, mas é bom confirmar:

• ATX 24 Pinos (ou 20+4 pinos): Conector principal da placa-mãe. Praticamente universal.
• EPS/ATX12V 4+4 pinos ou 8 pinos: Alimenta o processador. A maioria das placas-mãe modernas usa um conector de 8 pinos (ou 4+4 pinos que se combinam). Placas-mãe high-end podem ter conectores adicionais.
• PCIe (PCI Express) 6 pinos, 6+2 pinos, ou 8 pinos: Para alimentar placas de vídeo dedicadas. O conector 6+2 pinos é versátil, podendo ser usado como 6 ou 8 pinos. Verifique quantos e quais tipos sua GPU precisa. GPUs mais novas e potentes podem usar o conector 12VHPWR (ou PCIe 5.0), que fornece mais energia. Fontes mais recentes, como a Fonte 1000W Asus Tuf Gaming PCIe 5.0, já vêm com esse conector nativo.
• SATA Power: Usado para alimentar SSDs SATA, HDs tradicionais e drives ópticos. Verifique quantos dispositivos SATA você tem.
• Molex 4 Pinos: Menos comum hoje em dia, mas ainda usado por alguns fans de gabinete mais antigos, bombas de water cooler ou controladores de LED.

Se você optar por uma fonte modular e precisar de mais cabos específicos ou quiser um visual mais caprichado, pode adquirir kits de cabos sleeved separados ou extensores, como o Extensor de Cabo 24 Pinos Deepcool Vermelho.

Tamanho Físico (Form Factor): ATX, SFX, etc.

As fontes de alimentação vêm em diferentes tamanhos físicos, conhecidos como “form factors”. O mais comum para desktops é o ATX. A maioria dos gabinetes mid-tower e full-tower suporta fontes ATX.

No entanto, se você está montando um PC em um gabinete compacto (SFF – Small Form Factor), como um Mini-ITX, pode precisar de uma fonte SFX ou SFX-L, que são menores. Um exemplo de gabinete que pode requerer uma fonte menor é o Gabinete K-Mex Slim Micro GM-9J8A que já vem com uma fonte de 200W, ou o Gabinete Thermaltake The Tower 200 Mini ITX, que embora compacto, pode acomodar fontes ATX de até certo comprimento. Sempre verifique as especificações do seu gabinete para garantir a compatibilidade do form factor e do comprimento máximo da PSU.

Existem também formatos mais específicos como TFX, usado em alguns gabinetes slim de escritório, como a Fonte 200W K-Mex Padrão ITX (na verdade, é uma fonte pequena, mas o nome do produto menciona ITX, importante verificar as dimensões exatas) ou a Fonte 230W Vinik VTF230 TFX Slim.

Qualidade e Marca: Não Economize no Coração do Seu PC!

Repetimos: a fonte de alimentação é um dos componentes mais críticos do seu PC. Economizar aqui pode ser um “barato que sai caro”. Uma fonte de baixa qualidade pode fornecer energia instável, superaquecer, ser barulhenta ou, pior, falhar e levar outros componentes junto com ela.

Opte por marcas renomadas e com boas reviews. Algumas das mais conceituadas incluem Corsair, Cooler Master, Seasonic (muitas vezes fabrica para outras marcas), EVGA, Thermaltake, ASUS (com suas linhas ROG Strix e TUF Gaming), Gigabyte (linhas AORUS e UD), XPG (divisão gamer da Adata), entre outras. Pesquise por reviews detalhados de modelos específicos, que muitas vezes analisam a qualidade dos componentes internos (capacitores japoneses são um bom sinal), eficiência real e níveis de ruído. Uma garantia mais longa (5, 7 ou até 10 anos em modelos premium) também é um indicativo de confiança do fabricante na qualidade do produto. A Oficina dos Bits possui uma ampla seleção de fontes de marcas confiáveis.

Capítulo 3: Preparando o Campo de Batalha: Segurança e Ferramentas

Com a fonte ideal em mãos, é hora de preparar o ambiente e as ferramentas para a instalação. Segurança em primeiro lugar sempre!

Segurança em Primeiro Lugar: Desligue Tudo e Cuidado com a Estática!

Antes de abrir seu gabinete ou tocar em qualquer componente interno:

1. Desligue o Computador Completamente: Vá em Iniciar > Desligar.
2. Desconecte o Cabo de Força da Tomada: Este é o passo mais importante. Certifique-se de que não há energia chegando ao PC.
3. Descarregue Energia Residual: Após desconectar da tomada, pressione o botão de ligar do PC por alguns segundos. Isso ajuda a descarregar qualquer energia armazenada nos capacitores.
4. Use uma Pulseira Antiestática: A eletricidade estática (ESD) é uma assassina silenciosa de componentes eletrônicos. Conecte a garra jacaré da pulseira a uma parte metálica não pintada do gabinete (que agora está efetivamente aterrado por você estar tocando nele, idealmente em um ambiente sem carpete) ou a outro objeto metálico grande e aterrado. Coloque a pulseira em seu pulso. Se não tiver uma pulseira, toque frequentemente em uma superfície metálica aterrada para descarregar a estática do seu corpo.
5. Ambiente de Trabalho: Trabalhe sobre uma superfície limpa, organizada e não condutora (como uma mesa de madeira). Evite carpetes.

Ferramentas que Você Vai Precisar

A instalação de uma PSU não requer um arsenal complexo. O básico inclui:

• Chave Phillips (ou Philips Head): O tamanho PH2 é o mais comum para os parafusos de gabinetes e fontes. Um Kit de Ferramentas de Precisão pode ser útil, pois geralmente inclui diversas pontas.
• Abraçadeiras de Nylon (Zip Ties) ou Tiras de Velcro: Essenciais para o gerenciamento de cabos e para manter o interior do seu PC organizado. A Oficina dos Bits oferece Abraçadeiras de Nylon e também Fita Dupla Face Organizadora que pode ser adaptada.
• Lanterna (Opcional): Para iluminar cantos escuros do gabinete.
• Recipiente para Parafusos (Opcional): Uma pequena bandeja magnética ou um copo para guardar os parafusos removidos e evitar perdê-los.

Removendo a Fonte Antiga (Se for um Upgrade)

Se você está substituindo uma fonte existente, siga estes passos com cuidado:

1. Abra o Gabinete: Remova o painel lateral (ou ambos, se facilitar o acesso aos cabos).
2. Documente as Conexões (Opcional, mas Recomendado): Antes de desconectar tudo, pode ser útil tirar algumas fotos de como os cabos da fonte antiga estão conectados à placa-mãe, placa de vídeo, HDs, etc. Isso pode servir como referência.
3. Desconecte Todos os Cabos da Fonte: Com cuidado, desconecte cada cabo de alimentação que sai da fonte antiga e vai para os componentes:
   • Cabo ATX de 24 pinos da placa-mãe.
   • Cabo EPS/ATX12V de 4/8 pinos da CPU.
   • Cabos PCIe da(s) placa(s) de vídeo.
   • Cabos SATA dos SSDs e HDs.
   • Cabos Molex (se houver).

   Muitos desses conectores possuem travas que precisam ser pressionadas para soltá-los. Não puxe os fios, segure pelo conector.

4. Desparafuse a Fonte do Gabinete: Na parte traseira externa do gabinete, localize os quatro parafusos que prendem a fonte ao chassi. Remova-os. Segure a fonte com uma mão enquanto remove o último parafuso para evitar que ela caia.
5. Retire a Fonte Antiga: Com todos os cabos desconectados e os parafusos removidos, deslize ou puxe a fonte antiga para fora do gabinete com cuidado.

Com a fonte antiga removida, você está pronto para instalar a nova!

Capítulo 4: A Instalação da Nova Fonte: Passo a Passo Detalhado

Este é o momento de dar vida nova ao seu PC (ou de montar seu novo guerreiro)! A instalação da PSU requer atenção aos detalhes, mas seguindo os passos, você terá sucesso.

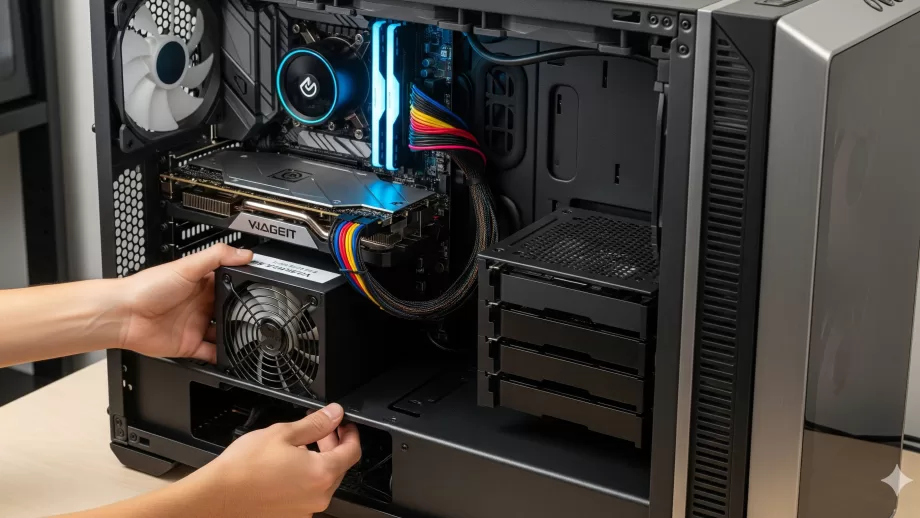

Posicionando e Fixando a Nova Fonte no Gabinete

1. Orientação da Ventoinha: Pegue sua nova fonte. Observe a posição da ventoinha principal dela.
   • Se o seu gabinete tiver uma abertura com filtro de poeira na parte inferior, posicione a fonte com a ventoinha virada para baixo, para que ela puxe ar fresco de fora do gabinete. Gabinetes como o Cooler Master Masterbox TD500 Mesh V2 geralmente possuem essa característica.
   • Se o seu gabinete não tiver essa abertura inferior, ou se a fonte for montada na parte superior do gabinete, posicione a ventoinha virada para dentro do gabinete (geralmente para cima, se montada embaixo, ou para baixo, se montada em cima).
2. Insira a Fonte: Deslize a nova fonte para dentro do compartimento de PSU do seu gabinete.
3. Alinhe os Furos: Alinhe os furos dos parafusos na parte traseira da fonte com os furos correspondentes no chassi do gabinete.
4. Parafuse a Fonte: Usando os parafusos que vieram com a fonte (ou os que prendiam a antiga), fixe a PSU firmemente ao gabinete. Geralmente são quatro parafusos. Não aperte demais no início, apenas o suficiente para segurar. Depois de todos no lugar, dê um aperto final.

Conectando os Cabos Essenciais: Placa-Mãe e CPU

Estes são os cabos mais importantes para o funcionamento básico do PC.

• Conector ATX 24 Pinos (ou 20+4 Pinos): Este é o maior conector e alimenta a placa-mãe. Em fontes modulares/semi-modulares, conecte o cabo correspondente à PSU primeiro (se ainda não estiver). Localize o soquete ATX de 24 pinos na sua placa-mãe (geralmente na borda direita). Alinhe o conector (ele tem uma trava de um lado que deve corresponder ao relevo no soquete) e pressione firmemente até que a trava se encaixe. Alguns conectores são divididos em 20+4 pinos para compatibilidade com placas-mãe mais antigas; certifique-se de que os 4 pinos adicionais estão corretamente alinhados se for o caso.
• Conector EPS/ATX12V 4+4 Pinos ou 8 Pinos (CPU Power): Este cabo alimenta o processador. Ele geralmente se localiza perto do soquete da CPU, na parte superior da placa-mãe. Pode ser um conector de 8 pinos ou um 4+4 pinos que se combinam para formar 8 pinos. Alinhe corretamente (também possui uma trava) e conecte firmemente.

Conectando a(s) Placa(s) de Vídeo (GPU)

Placas de vídeo dedicadas, especialmente as gamers, precisam de alimentação direta da PSU.

1. Identifique os Conectores PCIe: Sua fonte terá cabos rotulados como “PCIe” ou “VGA”. Eles podem ser de 6 pinos, 8 pinos, ou mais comumente 6+2 pinos (que podem ser usados como 6 ou 8 pinos). Fontes mais novas e potentes, como a Fonte 1200W Thermaltake Toughpower GF A3 Gold, já podem vir com o conector 12VHPWR para as GPUs NVIDIA RTX série 4000/5000.
2. Verifique sua GPU: Veja quantos e quais tipos de conectores de alimentação sua placa de vídeo possui. Pode ser um de 6 pinos, um de 8 pinos, dois de 8 pinos, etc.
3. Conecte os Cabos: Conecte o(s) cabo(s) PCIe apropriado(s) da fonte à(s) entrada(s) de alimentação da sua placa de vídeo. Certifique-se de que estão bem encaixados e travados. Se sua GPU precisa de dois conectores de 8 pinos, use dois cabos separados da fonte se possível, em vez de um único cabo com dois conectores (daisy-chain), especialmente para GPUs de alto consumo, para garantir entrega de energia estável. Se for usar uma fonte muito potente, como a Fonte 1500W Corsair HX1500i Platinum, é fundamental usar o cabo de força correto, como o Cabo de Força 1,8 metros IEC C19 (20A), pois o conector da fonte é diferente do padrão comum para potências tão altas.

Conectando Dispositivos de Armazenamento (SSDs e HDs)

Seus SSDs SATA e HDs mecânicos precisam de energia via conectores SATA Power.

1. Localize os Cabos SATA Power: São conectores mais finos e achatados que saem da sua PSU. Um único cabo SATA da fonte geralmente tem múltiplos conectores ao longo do seu comprimento.
2. Conecte aos Dispositivos: Conecte um conector SATA Power a cada SSD e HD que você possui. Eles também têm um encaixe específico, então não há como errar a orientação.

Conectando Outros Periféricos e Fans (Molex, SATA Power)

Alguns outros componentes podem precisar de alimentação direta da fonte:

• Fans de Gabinete: Alguns fans mais antigos ou alguns hubs de fan podem usar conectores Molex de 4 pinos. Conecte-os se necessário. Muitos fans modernos se conectam diretamente à placa-mãe.
• Controladores RGB/Fan: Alguns controladores de iluminação ou de fans podem requerer alimentação SATA Power ou Molex. Verifique o manual desses dispositivos.
• Bombas de Water Cooler: Algumas bombas de water cooler AIO (All-In-One) podem ser alimentadas por um conector SATA Power ou um conector de fan na placa-mãe.

Com todos os cabos essenciais conectados, o próximo passo é a organização!

Capítulo 5: Organização é Poder: Cable Management para um PC Limpo e Eficiente

Com todos os cabos de alimentação conectados, seu gabinete pode parecer um ninho de ratos. Um bom gerenciamento de cabos (cable management) não é apenas sobre estética; ele tem um impacto real no desempenho e na facilidade de manutenção do seu PC.

Por que o Gerenciamento de Cabos Importa?

• Melhora o Fluxo de Ar: Cabos soltos e amontoados podem obstruir o fluxo de ar dentro do gabinete, levando a temperaturas mais altas para seus componentes, o que pode reduzir o desempenho (throttling) e a vida útil deles. Um gabinete como o Cooler Master Masterbox 600, que já vem com bom espaço para organização, se beneficia enormemente de um cable management bem feito.
• Facilita a Manutenção e Upgrades: Com os cabos organizados, é muito mais fácil acessar componentes, fazer limpezas ou instalar novas peças no futuro.
• Estética: Se o seu gabinete tem um painel lateral de vidro ou acrílico (como muitos modelos gamers, tipo o Gabinete Gamer Aquário K-Mex Medusa), um interior limpo e organizado é muito mais agradável de se ver.

Dicas e Técnicas para Esconder e Organizar os Cabos

A maioria dos gabinetes modernos oferece recursos para ajudar no gerenciamento de cabos:

• Use o Espaço Traseiro: A maioria dos gabinetes tem um espaço entre a bandeja da placa-mãe e o painel lateral direito. Passe o máximo de cabos possível por trás dessa bandeja.
• Aberturas e Passa-Cabos: Utilize as aberturas (cutouts) no chassi do gabinete para passar os cabos da parte de trás para a frente, o mais próximo possível de onde eles precisam ser conectados. Alguns gabinetes vêm com grommets de borracha nessas aberturas para um visual mais limpo.
• Abraçadeiras de Nylon (Zip Ties) ou Tiras de Velcro: Use-as para agrupar cabos que seguem o mesmo caminho. Não aperte demais, especialmente os cabos de dados. Abraçadeiras de Nylon são baratas e eficazes.
• Fontes Modulares/Semi-Modulares: A grande vantagem aqui é usar apenas os cabos necessários, reduzindo a quantidade de fios soltos.
• Planeje as Rotas: Antes de conectar tudo, pense em como os cabos podem ser roteados da forma mais discreta e eficiente.
• Cabos Extensores Sleeved: Para um toque final e um visual ultra-premium, kits de cabos extensores com malha colorida (sleeved), como o Kit de Extensão de Cabo Sleeved da Cooler Master, podem ser usados para os cabos mais visíveis (24 pinos da placa-mãe, PCIe da GPU, CPU). Eles se conectam aos cabos originais da sua fonte.
• Compartimento da PSU (PSU Shroud): Muitos gabinetes modernos têm uma “cobertura” ou compartimento que esconde a fonte e o excesso de cabos na parte inferior, facilitando muito um visual limpo.

Um bom kit organizador como o Kit Organizador de cabos Tidy Kits Akasa pode fornecer diversas soluções para prender e guiar seus cabos.

O Impacto no Fluxo de Ar e na Temperatura dos Componentes

Não subestime o poder de um bom fluxo de ar. Cabos mal gerenciados podem criar verdadeiras “barreiras” que impedem o ar fresco de chegar aos componentes que mais aquecem (CPU, GPU, VRMs da placa-mãe) e dificultam a saída do ar quente. Isso pode resultar em temperaturas mais altas, o que, por sua vez, pode levar a:

• Throttling: Redução automática da velocidade dos componentes para evitar superaquecimento, resultando em perda de desempenho.
• Menor Vida Útil: Operação constante em altas temperaturas pode estressar os componentes e reduzir sua durabilidade.
• Maior Ruído: As ventoinhas precisarão girar mais rápido (e fazer mais barulho) para tentar compensar o fluxo de ar ruim.

Dedicar um tempo extra ao gerenciamento de cabos é um investimento na saúde e no desempenho do seu PC.

Capítulo 6: O Momento da Verdade: Testando e Verificando Tudo

Com a nova fonte instalada e os cabos organizados, a ansiedade para ligar o PC e ver tudo funcionando é grande. Mas, antes de apertar o botão de power, uma última checagem é fundamental.

Dupla Checagem: Verificando Todas as Conexões

Repasse cada conexão que você fez:

• Conector ATX 24 pinos na placa-mãe: Está firme e travado?
• Conector EPS/ATX12V 4/8 pinos da CPU: Bem encaixado?
• Conectores PCIe na placa de vídeo: Todos os necessários estão conectados e firmes?
• Conectores SATA nos SSDs/HDs: Bem conectados?
• Cabos modulares na PSU (se aplicável): Estão todos firmemente encaixados na própria fonte?
• Cabos Obstruindo Fans: Verifique se nenhum cabo está encostando ou pode encostar nas pás de alguma ventoinha (CPU cooler, GPU fans, fans do gabinete).
• Ferramentas ou Parafusos Soltos: Dê uma última olhada dentro do gabinete para garantir que nenhuma ferramenta ou parafuso ficou esquecido lá dentro.

Essa verificação pode poupar muita dor de cabeça.

Ligando o PC Pela Primeira Vez Após a Instalação

Chegou a hora!

1. Painel Lateral (Opcional): Para o primeiro teste, você pode deixar o painel lateral do gabinete aberto, caso precise verificar algo rapidamente. Mas, para uso normal, sempre mantenha os painéis fechados para o correto fluxo de ar.
2. Conecte os Periféricos: Conecte monitor, teclado, mouse.
3. Cabo de Força Principal: Conecte o cabo de força da sua nova PSU diretamente na tomada ou, idealmente, em um bom filtro de linha como o Filtro de Linha 8 Tomadas Clamper ou um Protetor Contra Raios iClamper Pocket Fit 3P 20A para maior segurança.
4. Interruptor da PSU: Verifique se o interruptor físico na parte traseira da PSU (geralmente marcado com “I/O”) está na posição “I” (ligado).
5. Ligue o PC: Pressione o botão de power do seu gabinete.
6. Observe:
   • As ventoinhas (CPU, GPU, gabinete, PSU) devem começar a girar.
   • LEDs da placa-mãe, GPU ou outros componentes devem acender.
   • Você deve ouvir os “beeps” de inicialização normais (se sua placa-mãe tiver speaker).
   • A imagem deve aparecer no monitor e o sistema operacional deve carregar.

Se tudo isso acontecer, parabéns! Sua instalação foi um sucesso.

O que Fazer se o PC Não Ligar ou Apresentar Problemas

Se o PC não ligar, não se desespere. Siga estes passos de troubleshooting:

1. Desligue da Tomada Imediatamente.
2. Verifique o Básico: O cabo de força está bem conectado na PSU e na tomada? O interruptor da PSU está na posição “I”? A tomada tem energia?
3. Reverifique TODAS as Conexões Internas: Principalmente o ATX 24 pinos e o EPS/ATX12V 8 pinos da CPU. Um encaixe incompleto nesses conectores é uma causa comum de não ligar. Verifique também os conectores PCIe da GPU.
4. Cabos Modulares: Se sua fonte é modular, certifique-se de que os cabos estão corretamente conectados tanto nos componentes QUANTO na própria PSU, nas portas corretas.
5. Teste do “Clipe de Papel” (Avançado e com CUIDADO!): Este é um teste para verificar se a ventoinha da PSU gira, indicando que ela recebe energia. Desconecte TODOS os cabos da PSU dos componentes do PC. Com um clipe de papel desdobrado em forma de “U”, faça um curto entre o pino do fio VERDE e qualquer pino do fio PRETO no conector ATX de 24 pinos. Conecte o cabo de força à PSU e ligue o interruptor dela. A ventoinha da PSU deve girar. Se não girar, a fonte pode estar com defeito. FAÇA ISSO POR SUA CONTA E RISCO E APENAS SE SOUBER O QUE ESTÁ FAZENDO. DESCONECTAR TUDO DOS COMPONENTES É ESSENCIAL.
6. Componentes Mal Encaixados: Verifique se a RAM e a placa de vídeo estão bem encaixadas nos seus slots.
7. Fonte Antiga: Se a fonte antiga ainda funcionava, você pode tentar reconectá-la (com cuidado) para ver se o problema é realmente com a nova PSU ou com outro componente.
8. Consulte os Manuais: Os manuais da sua placa-mãe e da PSU podem ter dicas de troubleshooting.
9. Procure Ajuda: Se nada funcionar, pode ser hora de procurar um técnico ou o suporte da Oficina dos Bits.

Monitorando Tensões e Estabilidade (Opcional, para Entusiastas)

Após o PC ligar e o sistema operacional carregar, você pode usar softwares como HWMonitor ou HWiNFO64 para verificar as tensões que a PSU está fornecendo para as linhas principais (+12V, +5V, +3.3V). Pequenas variações (geralmente +/- 5%) são normais e aceitáveis. Variações muito grandes podem indicar uma fonte de baixa qualidade ou defeituosa. Para um teste de estresse, você pode rodar um benchmark pesado (como Prime95 para CPU e FurMark para GPU simultaneamente) por algum tempo e monitorar a estabilidade do sistema e as tensões.

Lembre-se que a leitura de tensões por software nem sempre é 100% precisa; a medição com um multímetro diretamente nos conectores é mais confiável, mas é um procedimento para usuários avançados.

Conclusão: Energia Sob Controle, Performance Sem Limites!

Parabéns, mestre da energia! Concluir a instalação da sua nova fonte de alimentação é um passo gigantesco para garantir um PC mais estável, seguro e pronto para encarar qualquer desafio. A satisfação do “faça você mesmo” é imensa, e o conhecimento adquirido será valioso em futuras manutenções.

Uma PSU de qualidade, como a eficiente Fonte 750W SilverStone Viva Bronze para setups equilibrados, ou a robusta Fonte 850W Asus Tuf Gaming Gold para as máquinas mais exigentes, é o alicerce de um sistema saudável. Lembre-se que um bom gerenciamento de cabos não apenas embeleza, mas também otimiza a refrigeração e longevidade dos componentes.

Agora que seu PC tem um coração potente bombeando energia de forma confiável, você está pronto para explorar todo seu potencial. Se busca a fonte ideal, cabos de força como o Cabo de Força IEC C19 (20A) para fontes de alta potência, ou protetores contra surtos como o Filtro de Linha Clamper, a Oficina dos Bits tem vasta gama de opções para energizar seus sonhos gamers. Seu setup agradece, e sua performance nos jogos também!
